Jordfelsbrytare installation - så väljer du rätt lösning

En jordfelsbrytare är en liten komponent som gör stor skillnad för både personsäkerhet och brandskydd. I den här genomgången av jordfelsbrytare installation går jag igenom vad skyddet faktiskt gör, vad som gäller i Sverige, hur arbetet brukar planeras och när en portabel lösning kan räcka. Jag tar också upp kostnad, vanliga misstag och hur du kontrollerar att allt fungerar efteråt.

Så fungerar skyddet i praktiken

Jag brukar förklara jordfelsbrytaren som ett snabbt vakande skydd i elcentralen. Den jämför strömmen som går ut och den som kommer tillbaka, och om något avviker bryts kretsen på mycket kort tid. Det är just den egenskapen som gör den så viktig i hem med många apparater, fuktutsatta utrymmen och smarta laster.

Det är också viktigt att skilja på två saker som ofta blandas ihop. Säkringen eller automatsäkringen skyddar ledningen mot överlast och kortslutning, medan jordfelsbrytaren främst skyddar människor och egendom när ström tar en fel väg. Den typen av felström kan uppstå vid skadad kabel, fukt i en koppling eller en apparat med isolationsfel.

• Felström betyder att ström läcker ut någon annanstans än den ska.
• 30 mA är den vanliga nivån för personskydd i bostäder.
• En jordfelsbrytare ersätter inte skyddsjordning, utan fungerar tillsammans med resten av anläggningen.

När man väl förstår den här skillnaden blir det också lättare att se varför rätt utförd installation spelar så stor roll. Nästa steg är därför att titta på vad som faktiskt gäller i Sverige innan någon börjar arbeta i centralen.

Det här gäller i Sverige innan du låter någon montera den

För fasta elinstallationer ska arbetet utföras av ett registrerat elinstallationsföretag. Det är en gräns jag tycker är viktig att respektera, eftersom det inte bara handlar om att skruva fast en komponent utan om att hela skyddsfunktionen i anläggningen ska bli korrekt.

I svensk standard ligger dessutom en tydlig förväntan på att uttag upp till 32 A som används av lekmän ska skyddas av jordfelsbrytare. I praktiken märks det särskilt i våtrum, utomhusmiljöer och vid nya eller ombyggda uttag. Badrum, tvättutrymmen, utebelysning och trädgårdsuttag är typiska exempel där jag aldrig skulle nöja mig med en halvlösning.

• Uttag i bad- och duschrum ska skyddas av jordfelsbrytare.
• Utomhusuttag ska ha extra omsorg om både kapsling och skydd.
• Äldre bostäder kan ha andra förutsättningar, men det gör inte skyddet mindre relevant.
• Vid renovering är det klokt att tänka igenom hela centralen, inte bara den punkt som ska bytas.

Elsäkerhetsverket är tydligt med att fast montering inte ska göras själv, och det är en rimlig hållning. När reglerna är klara blir det också lättare att förstå hur själva montaget brukar gå till i praktiken.

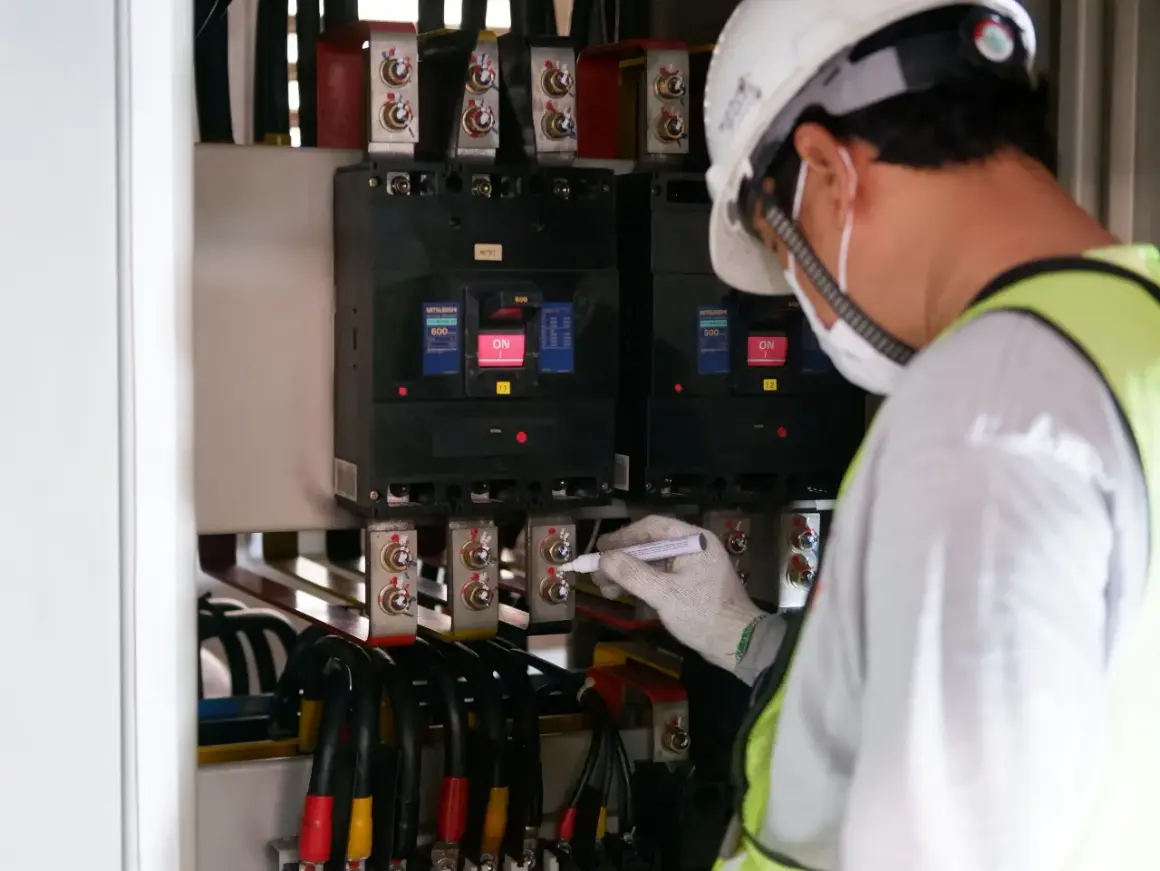

Så brukar installationen gå till steg för steg

En bra installation börjar inte med att elektrikern skruvar i centralen, utan med en genomgång av anläggningen. Jag vill se att man först bedömer vilka grupper som ska skyddas, hur centralen är uppbyggd, om det finns plats och om det finns tecken på gamla fel som redan nu kan få skyddet att lösa ut i onödan.

1. Genomgång av centralen. Elektrikern kontrollerar hur säkringsgrupperna är dragna, vilka laster som finns och om elcentralen har tillräckligt med plats.
2. Val av lösning. I en liten bostad kan en gemensam jordfelsbrytare räcka, men i större hem är det ofta smartare att dela upp skyddet i flera grupper.
3. Avstängning och montage. Arbetet sker strömlöst, och ledarna kopplas om så att jordfelsbrytaren övervakar rätt kretsar.
4. Mätning och provning. Installatören kontrollerar att skyddet löser som det ska och att inga nollor eller grupper ligger fel efter omdragningen.
5. Uppmärkning och genomgång. Du bör få veta vilka grupper som ligger bakom skyddet och hur testknappen fungerar.

I äldre centraler blir jobbet sällan ett rent montage. Ofta behöver man samtidigt se över trångt utrymme, uppdelning av grupper och ibland hela logiken i centralen. Det är också därför samma jobb kan kännas enkelt i en modern villa men betydligt mer tidskrävande i ett äldre hus. När den biten är klar återstår frågan om vilken lösning som faktiskt passar just ditt hem bäst.

Vilken lösning passar olika typer av hem

Jag ser ofta att valet blir enklare när man slutar tänka i termer av “en jordfelsbrytare” och i stället frågar sig hur hemmet används. Ett litet radhus, en äldre sommarstuga och en villa med många smarta laster behöver inte samma upplägg.

För smarta hem tycker jag nästan alltid att uppdelning är undervärderad. Om utebelysningen får problem ska du inte behöva bli utan nätverk, kyl eller arbetsrum samtidigt. Samma resonemang gäller ofta för laddning, pumpar och andra laster som inte bör dela skydd mer än nödvändigt. När lösningen är vald är det de praktiska misstagen som avgör om skyddet fungerar friktionsfritt.

Vanliga misstag som skapar onödiga problem

Det vanligaste misstaget är att tro att jordfelsbrytaren är en ersättning för allt annat. Det är den inte. Ett annat vanligt fel är att lägga för mycket på samma skydd, vilket gör att ett enstaka fel släcker onödigt mycket av hemmet. I stora hushåll märks det snabbt som irritation snarare än säkerhet.

• Fel uppdelade nollor. Om neutralledarna inte ligger rätt efter skyddet kan det leda till märkliga och svårtolkade utlösningar.
• För stor samlad belastning. En enda jordfelsbrytare för hela huset är inte alltid den mest praktiska lösningen.
• Ignorerade återkommande utlöstningar. Om den löser igen och igen finns det ofta ett verkligt fel som behöver hittas.
• Fokus bara på centralen. Uttag, kablar, fukt och apparater måste fortfarande vara i gott skick.
• Ingen uppmärkning. När installationen är klar ska det vara tydligt vad som ligger bakom vad.

Jag ser också att många underskattar hur gamla installationer påverkar resultatet. Om det redan finns dolda fel, fuktproblem eller blandade lösningar i huset kan en ny jordfelsbrytare börja lösa ut direkt, och då är det inte skyddet som är problemet utan något i anläggningen som måste rättas till. Det leder naturligt vidare till kostnaden, eftersom priset nästan alltid speglar hur mycket som behöver åtgärdas runt själva montaget.

Vad installationen brukar kosta och vad som påverkar priset

I många svenska prisexempel hamnar en enkel installation i ett privathem på några tusen kronor, ofta runt 2 000–5 000 kr beroende på förutsättningarna. Det är ett rimligt riktvärde för en normal komplettering i en relativt modern central, men äldre anläggningar eller jobb som kräver felsökning kan bli betydligt dyrare.

Jag tycker det är bättre att se priset som en följd av anläggningens skick än som ett fast produktspris. Det är inte apparaten i sig som kostar mest, utan tiden elektrikern behöver för att göra lösningen trygg och hållbar. ROT-avdrag kan ofta minska arbetskostnaden om arbetet omfattas och du uppfyller villkoren, men det är klokt att låta installatören räkna på just ditt fall.

Om du bara jämför lägsta pris riskerar du att köpa en lösning som blir dyr i längden. Jag hade hellre betalat lite mer för en central som är tydlig, lätt att testa och framtidssäker än för ett snabbt montage som sedan kräver omtag. När allt är på plats återstår bara det som många glömmer: att faktiskt testa skyddet regelbundet.

Det jag alltid vill se efteråt

En jordfelsbrytare är inte något man installerar och sedan glömmer bort. Alla modeller har en testknapp, ofta märkt med T, och den ska användas regelbundet. Elsäkerhetsverket rekommenderar att du testar minst två gånger per år, gärna oftare om du vill vara på den säkra sidan.

• Tryck på testknappen och kontrollera att strömmen bryts.
• Om den inte löser ut ska du kontakta ett elinstallationsföretag direkt.
• Lägg testet i kalendern, till exempel vår och höst.
• Notera gärna vilka grupper som ligger bakom skyddet, så blir felsökning enklare senare.
• Om den löser ofta i samband med regn, viss apparat eller en viss tid på dygnet finns det sannolikt ett återkommande fel att hitta.

Det är just här jag tycker att ett bra arbete märks mest. Rätt vald jordfelsbrytare, korrekt uppdelade grupper och en enkel testvana gör att skyddet faktiskt blir en del av vardagen, inte bara en punkt på en faktura. Om du tänker långsiktigt är det den kombinationen som ger mest nytta i ett svenskt hem.
