Ska du ordna belysning, ett uttag eller en smart funktion i trädgården blir kabelvalet snabbt viktigare än man först tror. En elkabel utomhus måste tåla fukt, UV-ljus, kyla och mekanisk påverkan, samtidigt som installationen ska vara säker och följa svenska regler. Här går jag igenom kabeltyper, markförläggning, jordfelsbrytare, vanliga misstag och vad du kan göra själv.
Rätt kabel börjar med rätt placering
- Markkabel krävs när ledningen ska grävas ned.
- Jordfelsbrytare på 30 mA ger ett viktigt extra skydd utomhus.
- IP-klass gäller främst uttag, dosor och armaturer, inte som enda mått på kabelns lämplighet.
- Förläggning i mark får inte utföras av privatperson utan ska hanteras inom ett registrerat elinstallationsföretags egenkontrollprogram.
- Smarta hem utomhus behöver både rätt elinstallation och stabil kommunikation.
Därför ställer utomhusmiljön högre krav
Inomhus är en kabel ofta skyddad från regn, snö och stora temperatursvängningar. Utomhus utsätts den däremot för fukt, solljus, frost och fysisk belastning. En kabel som ligger bakom en möbel på en torr vägg kan därför vara helt olämplig på en husfasad eller under en gräsmatta.
Jag tycker att den vanligaste missen är att man tittar på kabelns tjocklek och pris, men glömmer miljön där den ska ligga. En utomhuskabel behöver vara godkänd för den aktuella förläggningen, och det är produktens märkning och tekniska dokumentation som avgör om den får ligga öppet, i rör, i mark eller i vattennära miljö.
Solens UV-strålning kan göra vissa plastmaterial spröda över tid. Vatten kan tränga in i skadade anslutningar, medan kyla gör material mindre följsamma. Därför bör du kontrollera kabel, stickproppar och skarvar regelbundet, särskilt efter vintern. Sprickor, missfärgning eller hård och spröd mantel är tydliga signaler att kabeln ska bytas eller kontrolleras av fackperson.
Välj kabel efter hur den ska användas
Det finns ingen enda kabel som passar alla utomhusprojekt. Först behöver du skilja mellan en lös anslutningskabel, en fast kabel på fasad och en kabel som ska grävas ned. De tre fallen har olika krav på skydd, infästning och kabeltyp.
Lös kabel till tillfällig användning
För gräsklippare, häcksax eller tillfällig utebelysning ska du använda en jordad kabel som uttryckligen är avsedd för utomhusbruk. Den ska kopplas till ett jordat uttag med jordfelsbrytare och tas in när arbetet är klart. Låt den inte ligga kvar på marken i regn eller där gräsklipparen kan köra över den.
En skarvsladd är en tillfällig lösning, inte ett sätt att bygga en permanent elinstallation. Jag skulle särskilt undvika skarvar på marken. Även en tät koppling kan hamna i en vattenpöl, få mekaniska skador eller bli en snubbelrisk.
Fast kabel på fasad eller altan
Vid fast förläggning ovan mark används installationskablar som är godkända för inom- och utomhusbruk. Exempel på kabelbeteckningar du kan möta är EXQ, EQLQ och liknande halogenfria installationskablar, men exakt användning måste alltid kontrolleras mot tillverkarens anvisningar.
Kabeln ska skyddas mot slag, gnagare och skarpa kanter. Genomföringar i fasad behöver tätas korrekt, och kabeln ska fästas på ett sätt som inte klämmer eller skadar manteln. En vanlig inomhuskabel blir inte automatiskt säker bara för att den placeras under ett takutsprång.
Kabel som ska grävas ned

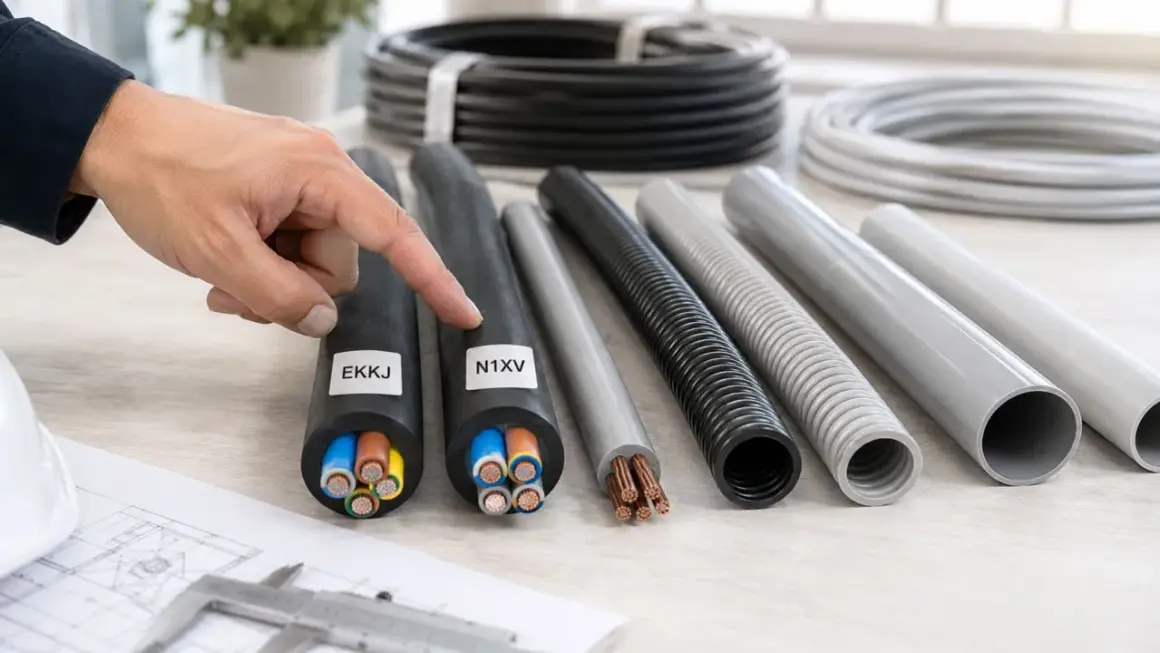

När el ska dras till ett förråd, en grind, en laddpunkt eller utebelysning behövs normalt en jordkabel för markförläggning. Vanliga kabelserier som förekommer är EXQJ, EKKJ och N1XV, men valet beror bland annat på kabelarea, belastning, längd, jordningssystem och mekaniskt skydd.
| Placering | Typisk lösning | Det viktigaste att kontrollera |
|---|---|---|
| Tillfällig användning | Jordad utomhusskarvsladd | Utomhusbruk, jordfelsbrytare och torr förvaring efter användning |
| Fast på fasad | Installationskabel för utomhusbruk | UV-tålighet, infästning och skydd mot mekanisk påverkan |
| Nedgrävd ledning | Jordkabel, ibland i kabelskyddsrör | Markförläggning, djup, märkning och rätt skyddsrör |
| Smart belysning eller sensor | Fast matning eller godkänd produkt med stickpropp | Fuktklass, placering, serviceåtkomst och nätverkstäckning |

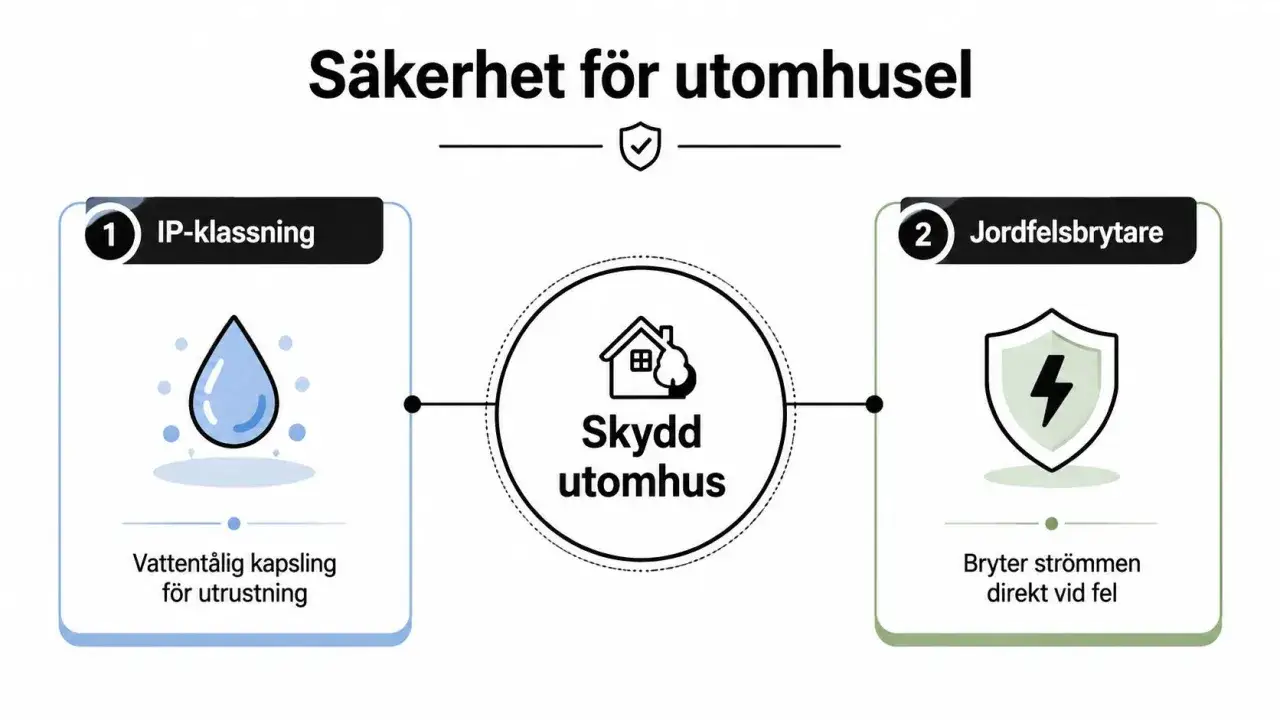

IP-klassen som står på exempelvis en armatur eller kopplingsdosa beskriver hur väl kapslingen skyddar mot damm och vatten. IP44 och IP65 är inte kabelbeteckningar. De säger alltså inte ensamma om själva kabeln får förläggas på en viss plats.
Så planeras en säker kabeldragning i trädgården
Börja med att rita in elcentral, byggnader, uttag och belysningspunkter på en enkel skiss. Försök samla flera funktioner i samma planerade stråk i stället för att gräva upp trädgården flera gånger. Samtidigt måste du ta hänsyn till framtida behov, till exempel kamera, grindmotor eller laddning av trädgårdsredskap.
Räkna på belastning och längd
En längre ledning ger större spänningsfall, särskilt när effekten är hög. Belysning drar ofta lite, medan värmare, pumpar och laddutrustning kan kräva betydligt mer. Kabelarea och säkring ska dimensioneras tillsammans, och det är elektrikern som behöver kontrollera hela förutsättningen.
Det är sällan klokt att välja den minsta kabeln bara för att den är lättare att hantera. En framtida utbyggnad kan göra att installationen blir otillräcklig. Samtidigt är en grövre kabel inte automatiskt rätt, eftersom anslutningar, skydd och säkringsstorlek också måste passa.
Skydda kabeln i mark
Markförläggning kräver rätt kabel, rätt skydd och rätt dokumentation. Skyddsrör kan behövas där det finns risk för spadar, rötter, sten eller framtida grävarbeten. Gul färg används ofta för skyddsrör till starkströmskablar, men det är inte färgen ensam som gör installationen korrekt.
Det finns inte ett universellt grävdjup som löser alla situationer. Kraven påverkas av marktyp, kabeltyp, mekanisk risk och hur området används. Förläggningsdjup, markeringsband och skyddsrör ska följa gällande standard och projektering, vilket är en viktig anledning att låta en elektriker planera arbetet.
Läs också: Jordfelsbrytare installation - så väljer du rätt lösning
Planera för vatten och service
Undvik lågpunkter där vatten samlas och placera kopplingspunkter så att de går att inspektera. En dosa som ligger dold bakom jord eller under en altan blir svår att kontrollera när ett fel uppstår. Jag föredrar lösningar där anslutningar är åtkomliga, tydligt märkta och skyddade mot regn.
Om kabeln ska försörja smart belysning, en kamera eller en sensor bör du också planera för framtida byte. Elektronik utomhus går oftare sönder av fukt och temperaturväxlingar än av själva elbelastningen. Serviceåtkomst är därför en del av säkerheten, inte bara en bekvämlighetsfråga.
Jordfelsbrytare och svenska regler du behöver känna till
Utomhus kombineras el och fukt, vilket gör jordfelsbrytaren extra viktig. För personskydd används normalt en jordfelsbrytare med märkutlösningsström på 30 mA. Den bryter snabbt vid läckström och kan minska risken för allvarliga elolyckor.
Elsäkerhetsverket anger att uttag utomhus i nya elanläggningar från 1994 och framåt ska vara skyddade av jordfelsbrytare. Äldre installationer kan omfattas av andra regler, men även där är det klokt att låta kontrollera skyddet. Testknappen bör användas regelbundet, minst två gånger per år enligt myndighetens rekommendation.
Jordfelsbrytaren ersätter inte rätt kabel, skyddsjord eller korrekt installation. Den är ett extra skydd, inte en genväg runt andra krav. Om den löser ut upprepade gånger ska du inte bara återställa den gång på gång. Koppla ur misstänkta produkter och ta hjälp om felet kvarstår.
För fasta installationer av uttag, belysning och matningar utomhus krävs normalt ett registrerat elinstallationsföretag. Det gäller också kabel i mark. Du kan däremot använda färdiga produkter med stickpropp om de är avsedda för utomhusbruk och ansluts på rätt sätt.
Det här får du göra själv och det här ska elektrikern göra
Du får utföra vissa enklare arbeten om du har tillräcklig kunskap, till exempel montera en skarvsladd eller byta vissa befintliga komponenter. Men en ny fast kabel, ett nytt uttag eller en nedgrävd ledning förändrar elanläggningen. Förläggning av kabel i mark får du inte göra själv som privatperson.
Det går bra att förbereda projektet genom att mäta sträckan, fotografera området och markera var du vill ha uttag eller armaturer. Du kan också ta bort växtlighet och planera grävningen i samråd med elektrikern. Själva elinstallationsarbetet och kontrollen ska däremot hanteras enligt reglerna.
När du anlitar någon bör du kontrollera att företaget är registrerat för rätt typ av elinstallationsarbete. Be gärna om en tydlig beskrivning av kabeltyp, skydd, jordfelsbrytare och dokumentation. Det gör det lättare att jämföra offerter och minskar risken för att en billig lösning saknar viktiga delar.
- Gör själv: planera placering, mäta kabelsträckan och ansluta godkända lösa produkter med stickpropp.
- Anlita elektriker: installera nya uttag, dra fast kabel, ansluta armaturer och lägga kabel i mark.
- Avbryt direkt: om kabeln är skadad, jordfelsbrytaren löser ut eller installationen är äldre och okänd.
Smarta hem utomhus kräver både el och täckning
Smart utomhusbelysning, kameror och bevattningsstyrning behöver mer än en strömkälla. Wi-Fi kan vara svagt genom ytterväggar, metall och isolering, medan Bluetooth och andra protokoll har begränsad räckvidd. Placera därför inte automatiskt en hubb längst in i huset och förvänta dig stabil kontakt med trädgården.
För en kamera eller sensor är stabil drift viktigare än många funktioner. En fast matning kan vara bättre än batteridrift om produkten ska fungera hela året, men den måste skyddas mot fukt och överspänning. Batteriprodukter är enklare att installera, men kyla kan förkorta batteritiden betydligt.
Jag brukar också tänka på vad som händer när nätverket ligger nere. En utebelysning bör kunna tändas manuellt, och en grindmotor ska inte bli obrukbar bara för att appen eller routern strular. Manuell reservfunktion är en liten detalj som gör stor skillnad i vardagen.
Undvik dessutom att lägga nätverkskabel och starkströmskabel tätt ihop utan att lösningen är avsedd för det. Separera systemen enligt installatörens anvisningar och välj utomhusklassad nätverksutrustning när den placeras oskyddad. På så sätt blir den smarta funktionen en förbättring, inte ännu en felkälla.
Gör den här kontrollen innan kabeln beställs
Innan du beställer material, skriv ned var kabeln ska ligga, vilken effekt som ska anslutas och om förläggningen är tillfällig eller fast. Det räcker ofta för att en elektriker snabbt ska kunna rekommendera rätt kabeltyp och dimension.
Kontrollera också att uttag och armaturer är avsedda för utomhusbruk, att jordfelsbrytare finns och att alla anslutningar kan inspekteras. Lägg till lite marginal för framtida belysning eller smarta funktioner, men låt inte marginalen ersätta korrekt dimensionering.
Den bästa utomhusinstallationen är sällan den mest avancerade. Den är genomtänkt, skyddad och enkel att förstå även flera år senare. Väljer du kabel efter miljö i stället för pris och låter rätt person utföra fasta arbeten får du en lösning som fungerar säkert genom både svenska vintrar och smartare hemprojekt.
